0Gereedschap.
Vaak moet je een stuk gereedschap maken om iets te kunnen maken, een spantang op maat voor in de draaibank, een kleine klem voor op een freesbank.
Gereedschappen die ik gemaakt heb:

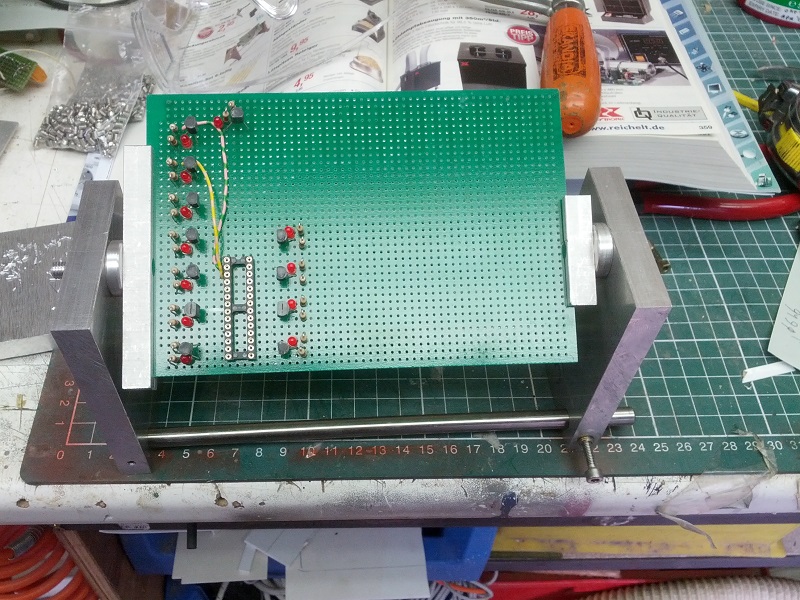

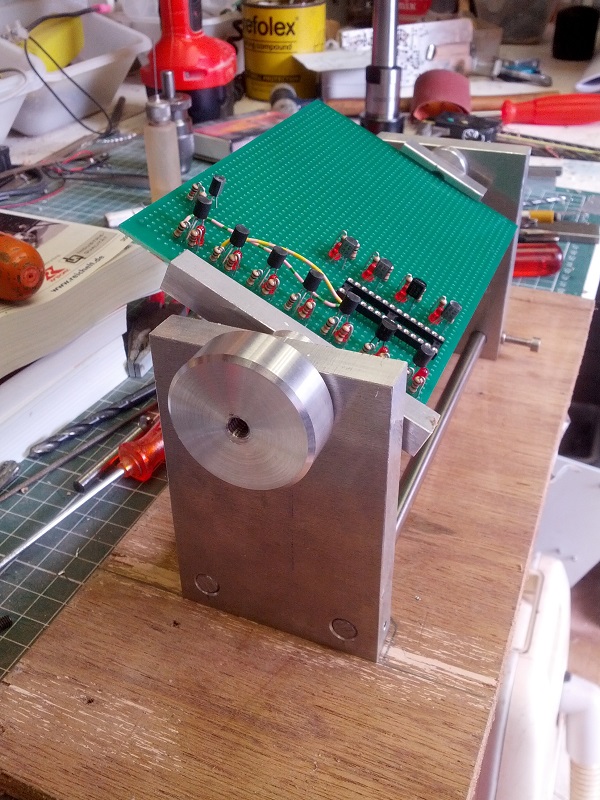

Zo heb ik een printplaat houder gemaakt als hulp voor bij het solderen, je kunt deze kant en klaar kopen maar ze zijn prijzig als je een stabiele versie wilt. Diegene die ik gemaakt hebt kost me een 10 euro aan materiaal.
0

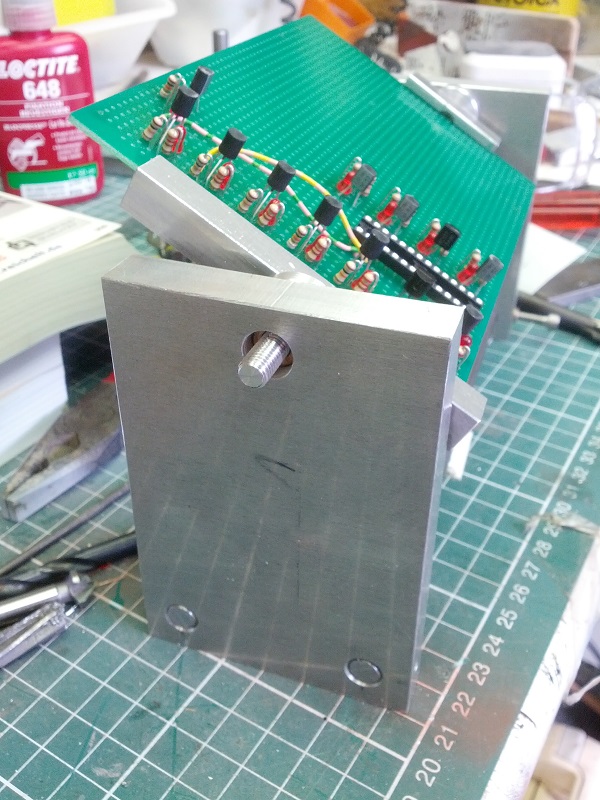

De houder is gemaakt van aluminium plaat, asjes van een oude printer en twee draaistukken.
Zou is het makkelijker om onderdelen te plaatsen.
Het handwiel om te kunnen draaien en vastzetten van de steunen.

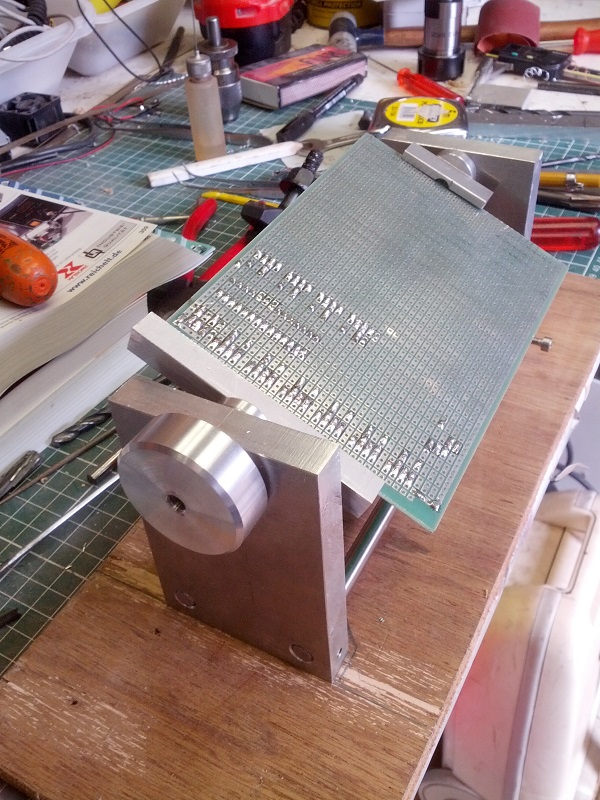

180 graden gedraaid kun je eenvoudig solderen met je handen vrij.

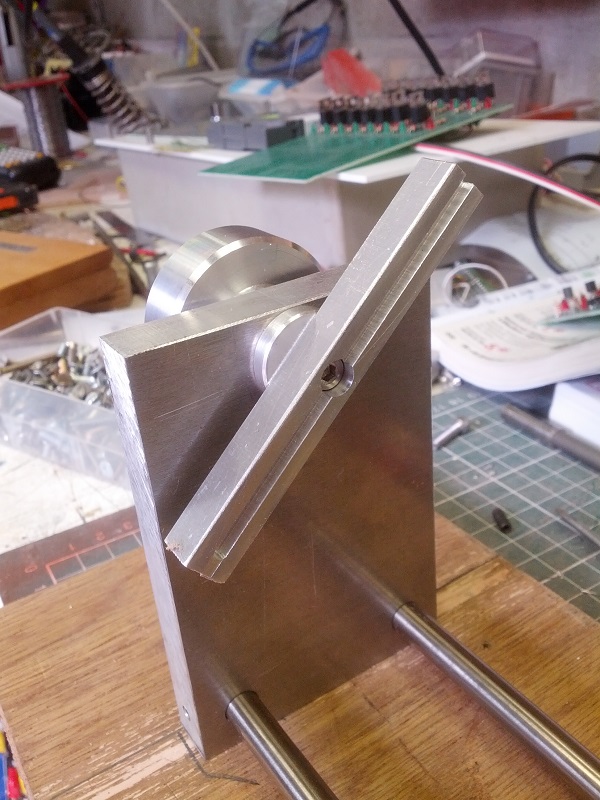

De steun met de gleuf voor de printplaat, aan de onderzijde is de gleuf dicht gelaten.

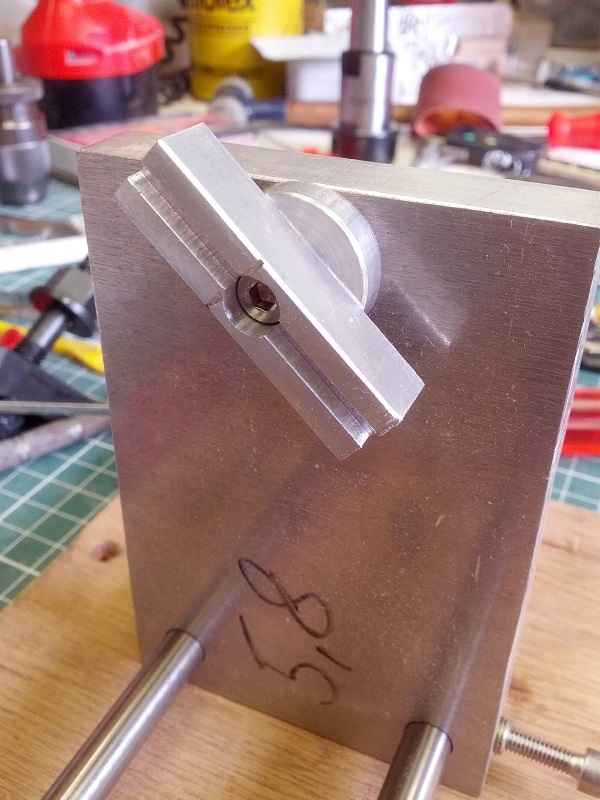

De korte steun.

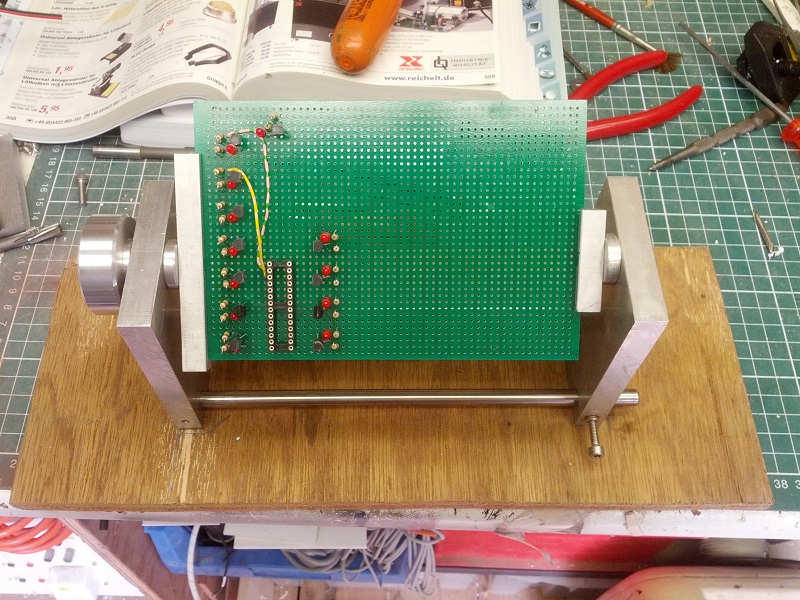

De houder is nu gemonteerd op een houten plaat die vast geklemd kan worden maa ook zo al erg stabiel is.

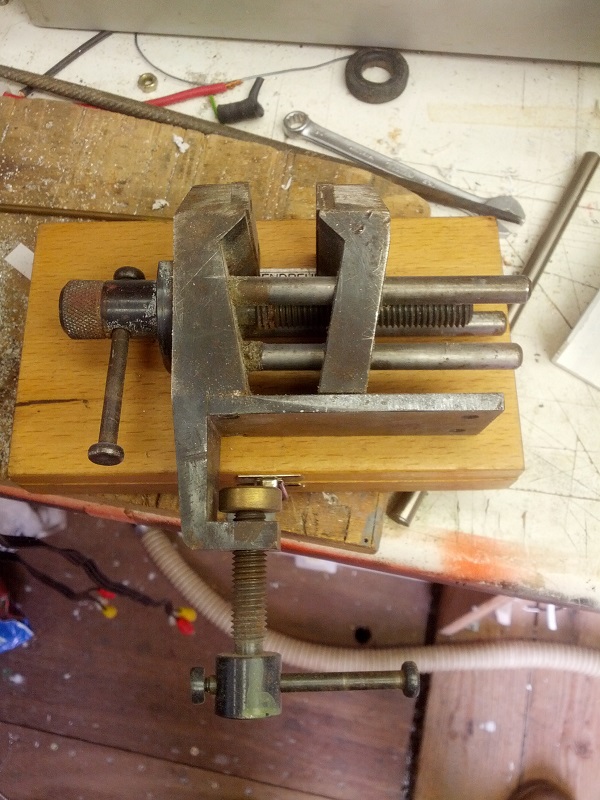

Deze bankschroef heb ik gemaakt gedurende de opleiding voor fijnmechanische bankwerker.

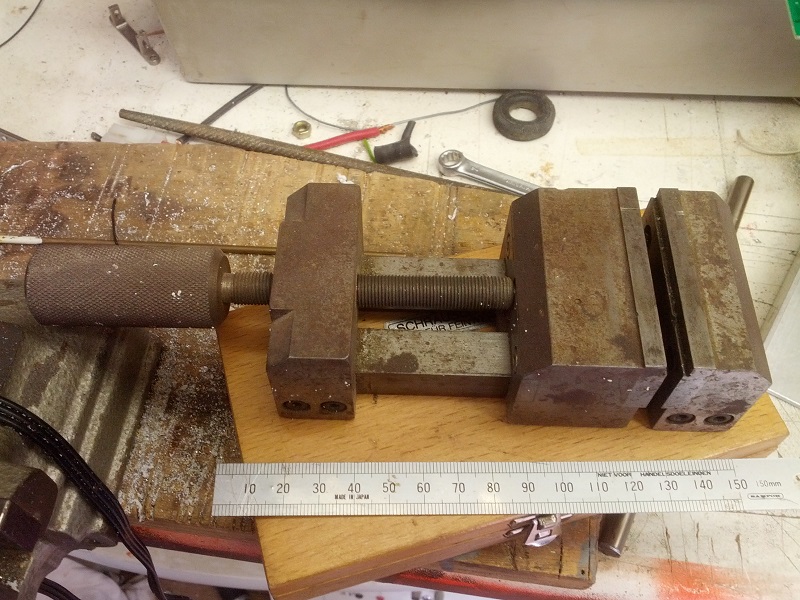

Ook deze boorklem is gemaakt gedurende de opleiding.

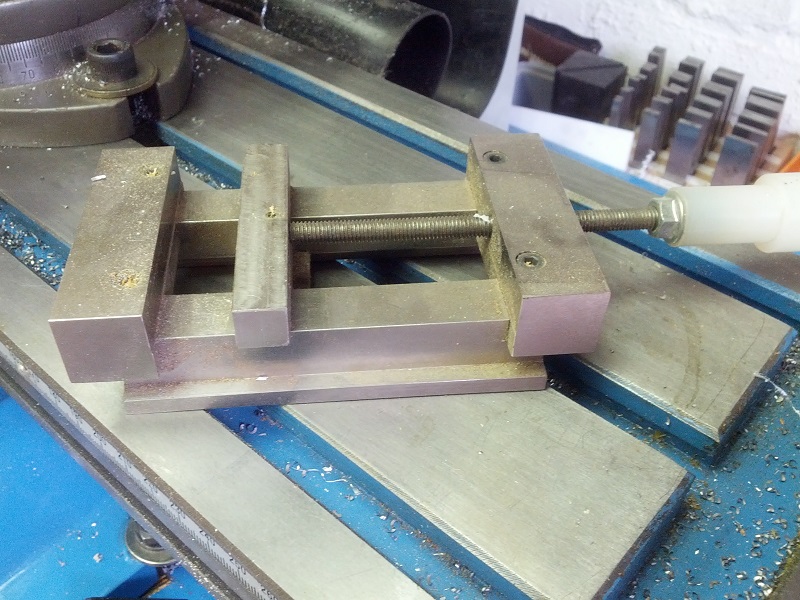

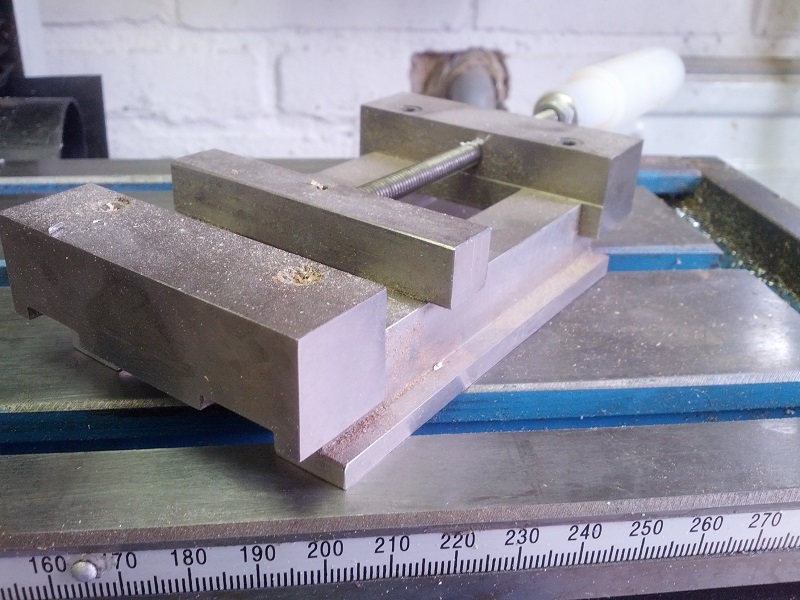

Freesklem die ik veel gebruikt heb op de proxxon freesbank.
voordeel van deze klem zijn de klem randen waarmee hij makkelijk vast gezet kan worden op de freestafel.

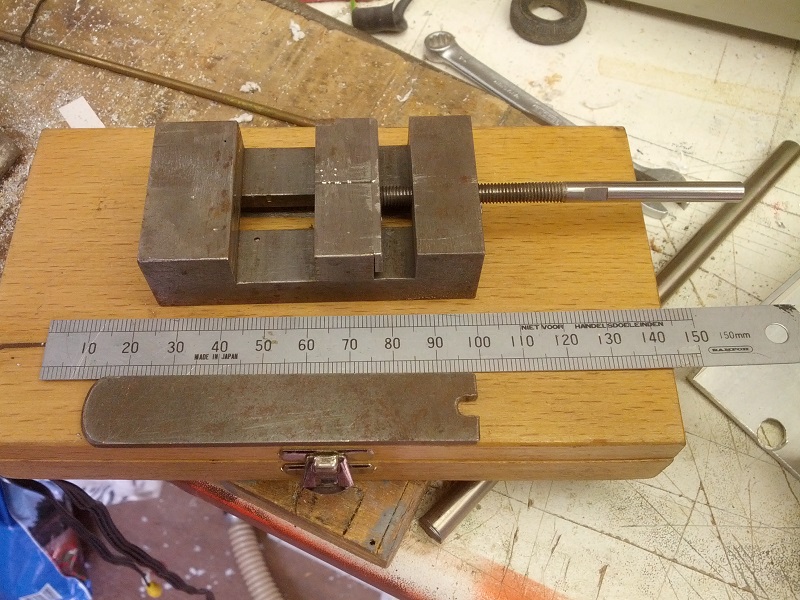

Deze kleine klem is ideaal om zelf in de grotere freesklem te spannen en dan het kleine werkstuk hier weer in te klemmen.

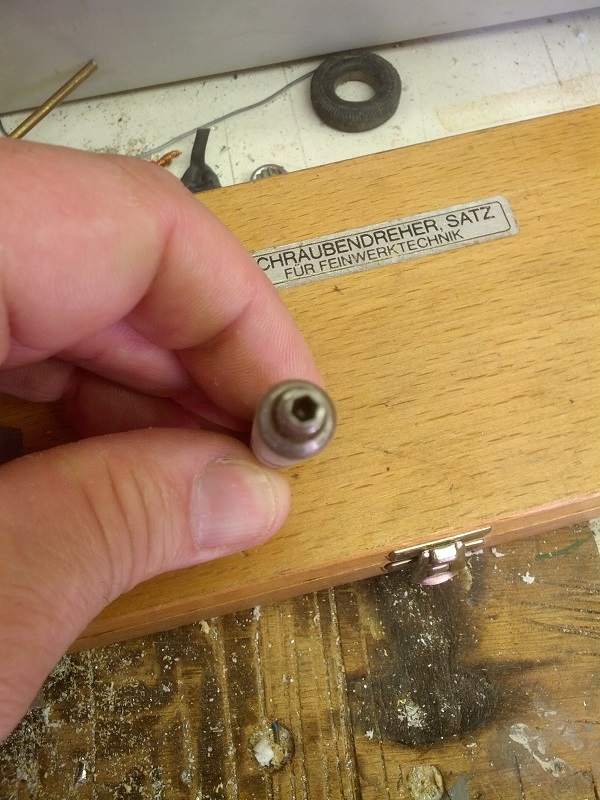

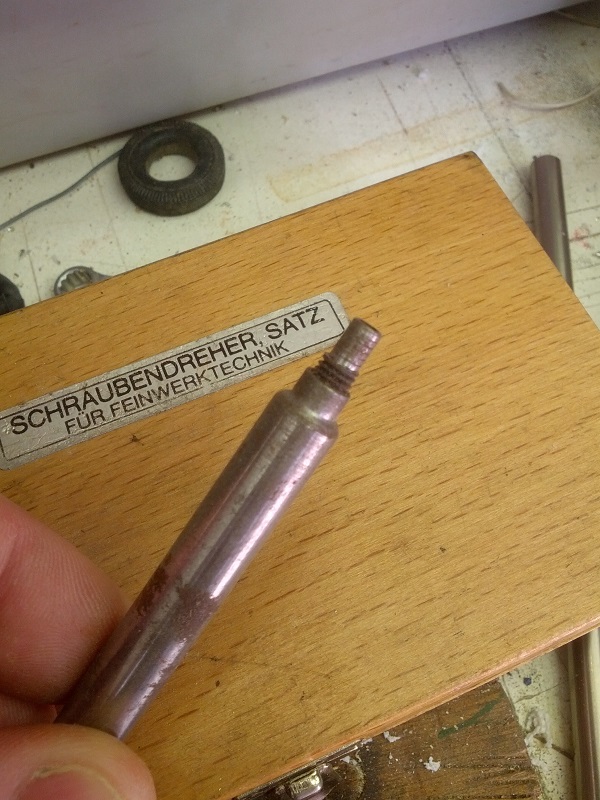

Voor de Smit Siberie heb ik gebruik ik gemaakt van M1,6 bouten met een zeskant. Om deze te kunnen aandraaien heb ik een stelbout in een houder geplaatst en de draad weg gedraaid.

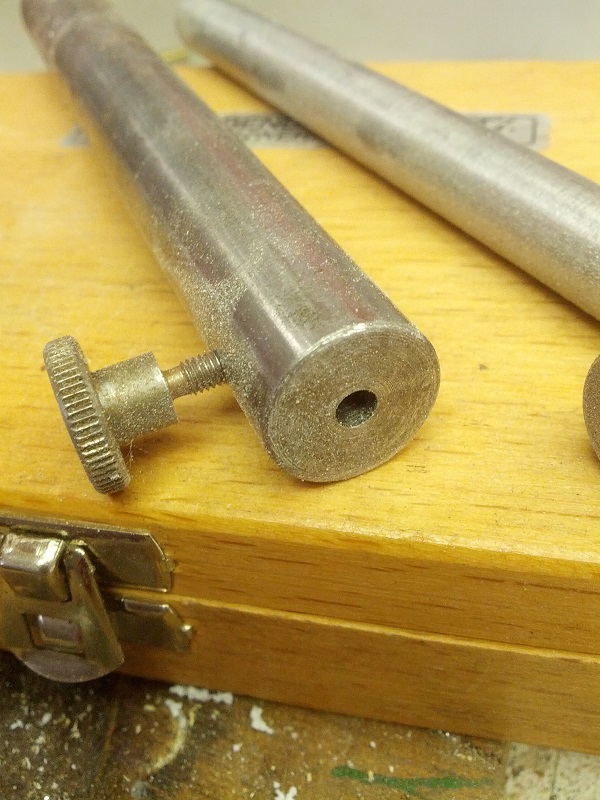

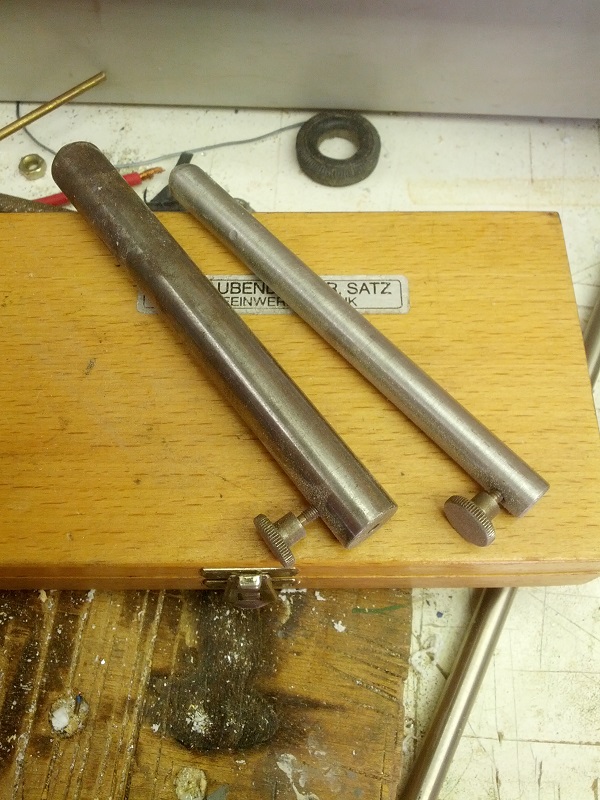

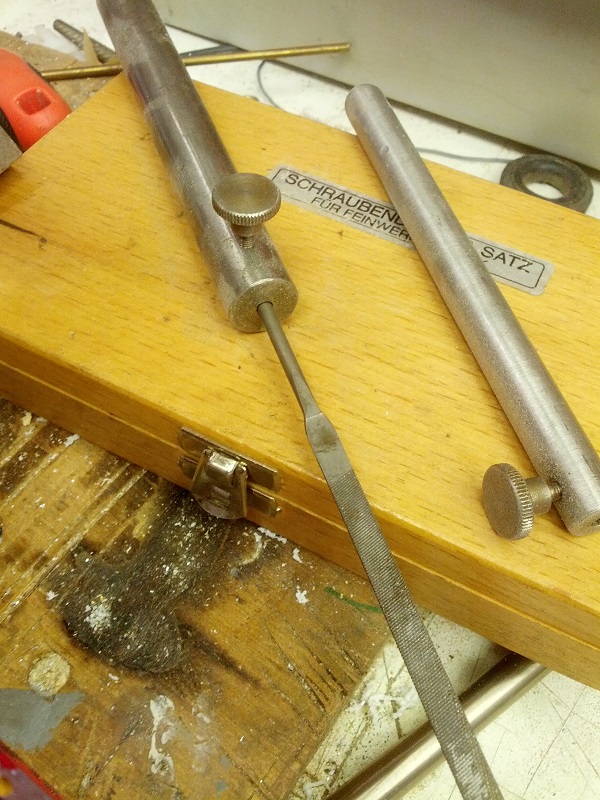

Ook de vijlheften voor de steelvijltjes zijn zelf gemaakt.

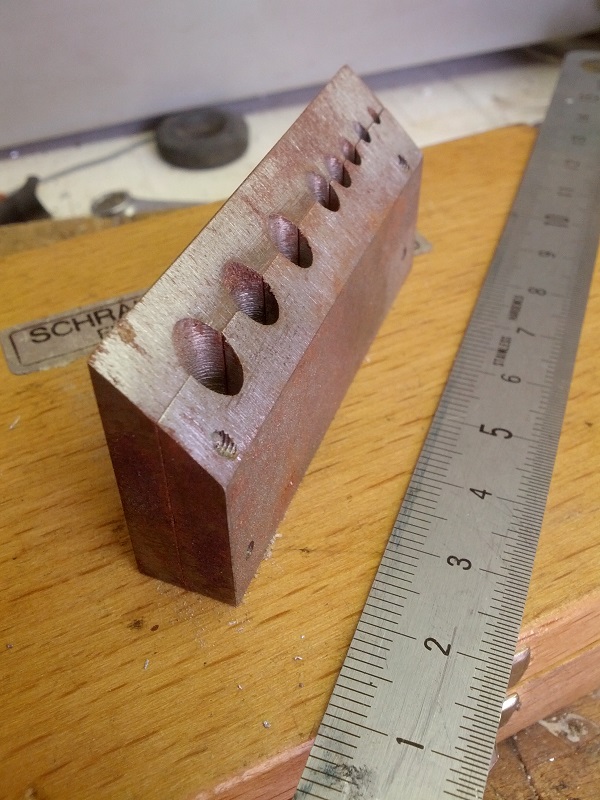

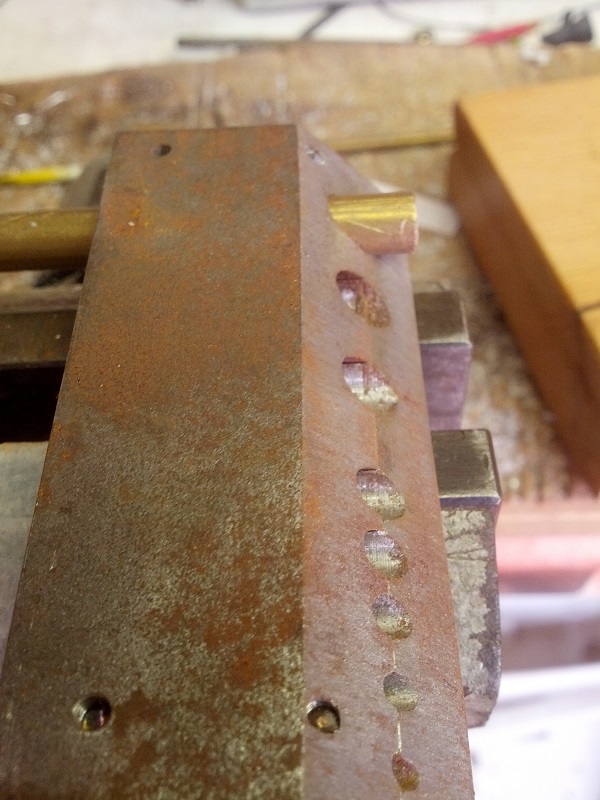

De 45 graden klem om buis en draad op 45 graden te vijlen / schuren.
De buis geklemd.

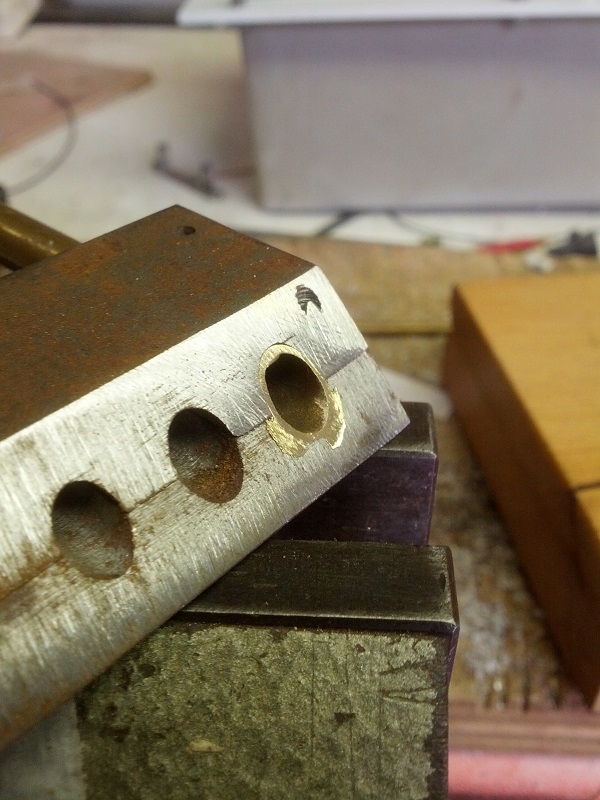

de buis af gevijld tot 45 graden.

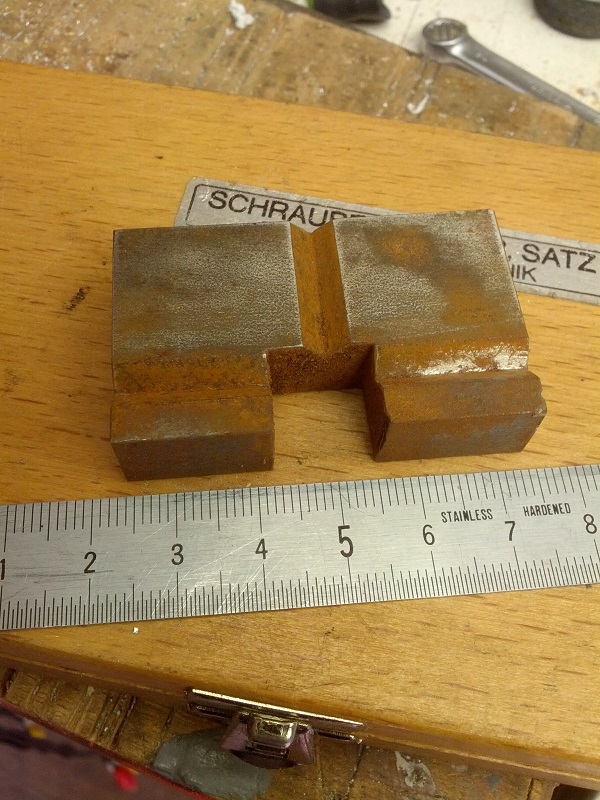

Haaks soldeer hulp om buizen aan elkaar te solderen.

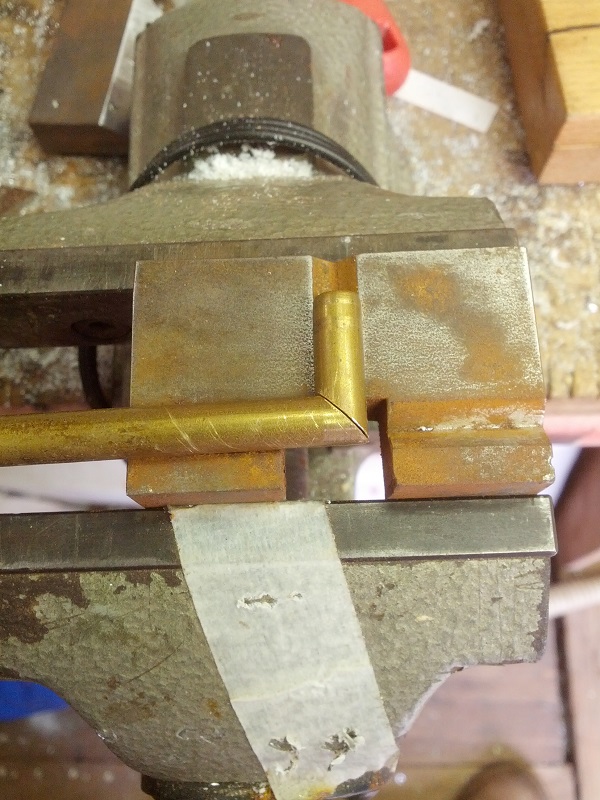

Twee buis stukjes klaar om te solderen.

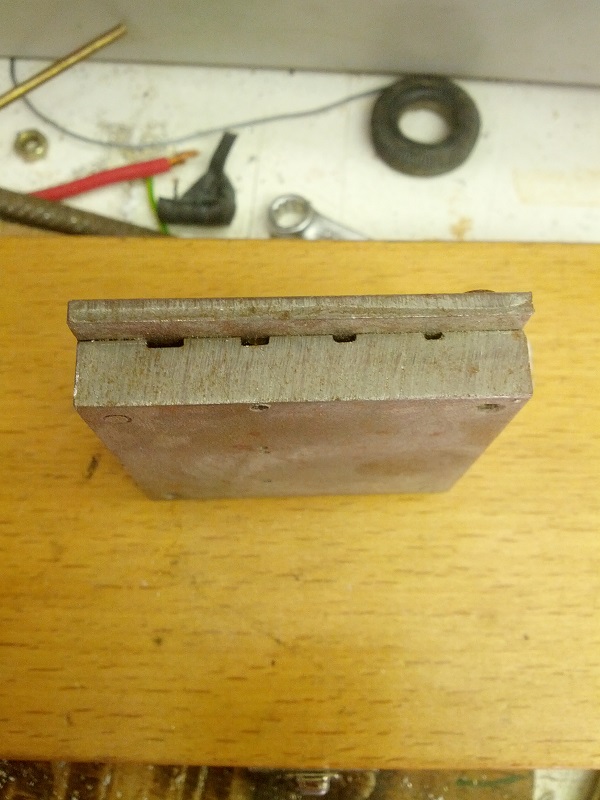

Mal om de gaten in reling op de juiste plek te boren.
